日本SHIMADEN(岛电)FP23单输入 0.1级 PID调节器选型表
|
项目
|
代码
|
技术规格
|
||||||||||
|
系列
|
FP23-
|
尺寸：高96×宽96mm
|
||||||||||
|
基本功能
|
SS
|
1路自由输入，1路输出，3组事件输出
|
||||||||||
|
SD
|
1路自由输入，2路输出，3组事件输出
|
|||||||||||
|
调节输出1
|
Y
|
继电器接点，容量：240V AC 2.5A/纯阻 1A/感性
|
||||||||||
|
I
|
电流4～20mA DC，负载电阻：600Ω以下
|
|||||||||||
|
P
|
固态继电器（SSR）驱动，12V±1.5V DC，负载电流：30mA以下
|
|||||||||||
|
V
|
电压0～10V DC，负载电流：2mA以下
|
|||||||||||
|
调节输出2
基本功能SS时，固定选N-
|
N-
|
无
|
||||||||||
|
Y-
|
继电器接点，容量：240V AC 2.5A/纯阻 1A/感性
|
|||||||||||
|
I-
|
电流4～20mA DC，负载电阻：600Ω最大
|
|||||||||||
|
P-
|
固态继电器（SSR）驱动，12V±1.5V DC，负载电流：30mA最大
|
|||||||||||
|
V-
|
电压0～10V DC，负载电流：2mA最大
|
|||||||||||
|
加热器断线报警（单相）
|
00
|
无
|
|
|||||||||
|
31
|
加热器断线报警：加热丝电流30A，带CT
|
仅当调节输出为Y或P时可选
|
||||||||||
|
32
|
加热器断线报警：加热丝电流50A，带CT
|
|||||||||||
|
模拟输出1
|
0
|
无
|
||||||||||
|
3
|
0～10mV DC， 输出阻抗：10Ω
|
|||||||||||
|
4
|
4～20mA DC， 负载电阻：300Ω最大
|
|||||||||||
|
6
|
0～10V DC， 负载电流：2mA最大
|
|||||||||||
|
模拟输出2/传感器电源
|
0
|
无
|
||||||||||
|
3
|
0～10mV DC， 输出阻抗：10Ω
|
|||||||||||
|
4
|
4～20mA DC， 负载电阻：300Ω最大
|
|||||||||||
|
6
|
0～10V DC， 负载电流：2mA最大
|
|||||||||||
|
8
|
传感器电源：24VDC 25mA
|
|||||||||||
|
标准配置
|
0
|
4点DI，5点DO（SV No. 开关不可用）
|
||||||||||
|
外部输入/输出开关信号（DI/DO）
|
1
|
10点DI，9点DO（SV No. 开关可用）
|
||||||||||
|
2
|
10点DI，13点DO（SV No. 开关可用）
|
|||||||||||
|
数字通讯接口
|
0
|
无
|
||||||||||
|
3
|
RS-485（非隔离）
|
岛电标准协议/
Modbus（RTU/ASCII）通讯协议
|
||||||||||
|
5
|
RS-485（隔离型）
|
|||||||||||
|
7
|
RS-232C（隔离型）
|
|||||||||||
|
项目
|
代码
|
技术规格
|
||||||||||
|
系列
|
FP23-
|
尺寸：高96×宽96mm
|
||||||||||
|
基本功能
|
DL
|
2路自由输入，2路输出，独立双回路调节，3组事件输出
|
||||||||||
|
DS
|
2路自由输入，1路输出，带运算功能，3组事件输出
|
|||||||||||
|
DD
|
2路自由输入，2路输出，带运算功能，3组事件输出
|
|||||||||||
|
调节输出1
|
Y
|
继电器接点，容量：240V AC 2.5A/纯阻 1A/感性
|
||||||||||
|
I
|
电流4～20mA DC，负载电阻：600Ω以下
|
|||||||||||
|
P
|
固态继电器（SSR）驱动，12V±1.5V DC，负载电流：30mA以下
|
|||||||||||
|
V
|
电压0～10V DC，负载电流：2mA以下
|
|||||||||||
|
调节输出2
|
Y-
|
继电器接点，容量：240V AC 2.5A/纯阻 1A/感性
|
||||||||||
|
I-
|
电流4～20mA DC，负载电阻：600Ω最大
|
|||||||||||
|
P-
|
固态继电器（SSR）驱动，12V±1.5V DC，负载电流：30mA最大
|
|||||||||||
|
V-
|
电压0～10V DC，负载电流：2mA最大
|
|||||||||||
|
加热器断线报警（单相）
|
00
|
无
|
|
|||||||||
|
31
|
加热器断线报警：加热丝电流30A，带CT
|
仅当调节输出为Y或P时可选
|
||||||||||
|
32
|
加热器断线报警：加热丝电流50A，带CT
|
|||||||||||
|
模拟输出1
|
0
|
无
|
||||||||||
|
3
|
0～10mV DC， 输出阻抗：10Ω
|
|||||||||||
|
4
|
4～20mA DC， 负载电阻：300Ω最大
|
|||||||||||
|
6
|
0～10V DC， 负载电流：2mA最大
|
|||||||||||
|
模拟输出2/传感器电源
|
0
|
无
|
||||||||||
|
3
|
0～10mV DC， 输出阻抗：10Ω
|
|||||||||||
|
4
|
4～20mA DC， 负载电阻：300Ω最大
|
|||||||||||
|
6
|
0～10V DC， 负载电流：2mA最大
|
|||||||||||
|
8
|
传感器电源：24VDC 25mA
|
|||||||||||
|
标准配置
|
0
|
4点DI，5点DO（SV No. 开关不可用）
|
||||||||||
|
外部输入/输出开关信号（DI/DO）
|
1
|
10点DI，9点DO（SV No. 开关可用）
|
||||||||||
|
数字通讯接口
|
0
|
无
|
||||||||||
|
3
|
RS-485（非隔离）
|
岛电标准协议/
Modbus（RTU/ASCII）通讯协议
|
||||||||||
|
5
|
RS-485（隔离型）
|
|||||||||||
|
7
|
RS-232C（隔离型）
|
|||||||||||

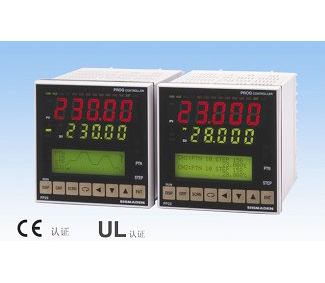

■ FP23调节器是日本岛电公司替代FP21的换代产品。双排大LED五位显示。超大LED显示屏，工作参数一目了然。
■ 10组 无超调专家PID算法，10组独立的输出限幅参数，10组独立的抗超调抑制系数，以对号入座的方式设到每段曲线上；区域PID算法，PID参数可自动跟随不同温区；带防止加工材料超温的自整定点限制。
■ 三组独立的报警继电器可设：上、下限绝对值和偏差值，内/外偏差值报警，并能进一步设定报警回差或脱机。
■ 双输入的两路参数之间还可进行数学演算，求偏差，最大最小值，平均值；直流输入平均值运算和线性化。
■ 10组外部DI输入，程序的运行、跳步、保持等，复杂的键操作被简化了。13组DO输出，可设置定时器或计数器。时标输出，可随曲线编程，完成诸如开关炉门等的辅助控制。
■ 采用红外线USB接口（选件），仪表参数设置简单。
■ 数字通讯接口（选件），RS232C或RS485(口地址1—255)，多种通讯协议。
■ 模拟变送输出（选件），用以现场记录数据。还可配合同步上市的SR23新型调节器组成经典的三温区回路。
■ 此调节器“P”输出配合上海史晖的超大功率SSR，周波过零单元，调功单元。
■ 此调节器“I”（4～20mA）输出可配合 上海史晖SCR电力调整器，调节负载的电压和电流，达到精准控温的效果。
