日本SHIMADEN(岛电) SRS12ASRS13A/14A 0.25级可编程PID调节器选型表
型号代码 |
超亮双四位LED显示,无超调专家PID算法,三组独立PID参数,AT自整定,手/自动无扰动切换控制,调节输出限幅,3路事件输出,3个独立设定值,3路开关量输入,32步可编程,模拟变送输出,数字通讯等功能。采样周期:250ms。前面板防护等级IP66。 |
|||||||||||||
SRS12A- |
外形尺寸:高72×宽72×深68mm,面板开孔尺寸:68×68mm |
|||||||||||||
SRS13A- |
外形尺寸:高96×宽96×深68mm,面板开孔尺寸:92×92mm |
|||||||||||||
SRS14A- |
外形尺寸:高48×宽96×深68mm,面板开孔尺寸:45×92mm |
|||||||||||||
输入类型 测量范围 |
8 |
热电偶:B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L |
量程见SRS10A系列输入类型与测量范围对照表 |
|||||||||||
铂电阻:Pt100/JPt100 |
||||||||||||||
电压(mV):-10~10,0~10,0~20,0~50,10~50,0~100mV DC |
||||||||||||||
6 |
电流(mA):0~20mA,4~20mA DC,输入阻抗:250Ω |
|||||||||||||
电压(V):-1~1,0~1,0~2,0~5,1~5,0~10V DC |
||||||||||||||
调节输出1 |
Y |
继电器接点,容量:240V AC2A/阻性,比例周期:1~120秒 |
||||||||||||
P |
固态继电器(SSR)驱动,12±1.5V DC/30mA最大,比例周期:1~120秒 |
|||||||||||||
I |
电流4~20mA DC,负载阻抗:600Ω最大 |
|||||||||||||
V |
电压0~10V DC,负载电流:2mA最大 |
|||||||||||||
调节输出2(选件) |
N- |
无 |
||||||||||||
Y- |
继电器接点,容量:240V AC2A/阻性,比例周期:1~120秒 |
|||||||||||||
I- |
电流4~20mA DC,负载阻抗:600Ω最大 |
|||||||||||||
P- |
固态继电器(SSR)驱动,12V±1.5V DC/30mA最大,比例周期:1~120秒 |
|||||||||||||
V- |
电压0~10V DC,负载电流:2mA最大 |
|||||||||||||
|
附加事件输出 |
E- |
附加事件输出1点(EV3) |
|||||||||||
|
附加外部输入 |
D- |
附加外部控制输入1点(DI4) |
|||||||||||
电源 |
90- |
100~240V AC±10%,50/60Hz |
||||||||||||
08- |
24V AC/DC±10%,50/60Hz |
|||||||||||||
程序功能(选件) |
N |
无 |
||||||||||||
P |
最多4段,共32步程序 |
|||||||||||||
事件输出 |
0 |
无 |
||||||||||||
1 |
事件输出2点(EV1, EV2)接点容量:240V AC1A/阻性 |
|||||||||||||
模拟发送(选件) |
0 |
无 |
||||||||||||
3 |
0~10mV DC 输出阻抗:10Ω |
|||||||||||||
4 |
4~20mA DC 负载阻抗:300Ω最大 |
|||||||||||||
6 |
0~10V DC 负载电流:2mA最大 |
|||||||||||||
CT输入(选件)注意:CT单独销售 |
0 |
无 |
||||||||||||
1 |
CT输入2点 |
调节输出1或2为Y或P时可选 |
||||||||||||
外部输入控制信号DI(选件) |
0 |
无 |
||||||||||||
2 |
外部控制输入3点(DI1、DI2、DI3) |
|||||||||||||
通讯(选件) |
0 |
无 |
||||||||||||
5 |
RS485 (包含Shimaden标准协议和MODBUS(RTU和ASCII)协议) |
|||||||||||||
特记事项 |
0 |
无 |
||||||||||||
9 |
有(请事先协商) |
|||||||||||||
日本SHIMADEN(岛电) SRS11A 0.25级可编程PID调节器选型表
型号代码 |
超亮双四位LED显示,无超调专家PID算法,三组独立PID参数,AT自整定,手/自动无扰动切换控制,调节输出限幅,3路事件输出,3个独立设定值,3路开关量输入,32步可编程,模拟变送输出,数字通讯等功能。采样周期:250ms。前面板防护等级IP66。 |
||||||||||||
SRS11A- |
外形尺寸:高48×宽48×深68mm,面板开孔尺寸:45×45mm |
||||||||||||
输入类型 测量范围 |
8 |
热电偶:B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L |
量程见SRS10A系列输入类型与测量范围对照表 |
||||||||||
铂电阻:Pt100/JPt100 |
|||||||||||||
电压(mV):-10~10,0~10,0~20,0~50,10~50,0~100mV DC |
|||||||||||||
6 |
电流(mA):0~20mA,4~20mA DC,输入阻抗:250Ω |
||||||||||||
电压(V):-1~1,0~1,0~2,0~5,1~5,0~10V DC |
|||||||||||||
调节输出1 |
Y |
继电器接点,容量:240V AC2A/阻性,比例周期:1~120秒 |
|||||||||||
P |
固态继电器(SSR)驱动,12±1.5V DC/30mA最大,比例周期:1~120秒 |
||||||||||||
I |
电流4~20mA DC,负载阻抗:600Ω最大 |
||||||||||||
V |
电压0~10V DC,负载电流:2mA最大 |
||||||||||||
调节输出2(选件) |
N- |
无 |
|||||||||||
Y- |
继电器接点,容量:240V AC2A/阻性,比例周期:1~120秒 |
||||||||||||
I- |
电流4~20mA DC,负载阻抗:600Ω最大 |
||||||||||||
P- |
固态继电器(SSR)驱动,12V±1.5V DC/30mA最大,比例周期:1~120秒 |
||||||||||||
V- |
电压0~10V DC,负载电流:2mA最大 |
||||||||||||
|
附加事件输出 |
E- |
附加事件输出1点(EV3) |
||||||||||
, |
附加外部输入控制信号 |
D- |
附加外部控制输入1点(DI4) |
||||||||||
电源 |
90- |
100~240V AC±10%,50/60Hz |
|||||||||||
08- |
24V AC/DC±10%,50/60Hz |
||||||||||||
程序功能(选件) |
N |
无 |
|||||||||||
P |
最多4段,共32步程序 |
||||||||||||
事件输出(选件) |
0 |
无 |
|||||||||||
1 |
事件输出2点(EV1、EV2)接点容量:240V AC1A/阻性 |
||||||||||||
模拟发送/数字通讯接口(选件) |
0 |
无 |
|||||||||||
3 |
0~10mV DC 输出阻抗:10Ω |
||||||||||||
4 |
4~20mA DC 负载阻抗:300Ω最大 |
||||||||||||
6 |
0~10V DC 负载电流:2mA最大 |
||||||||||||
5 |
RS485(Shimaden标准协议,MODBUS协议) |
||||||||||||
外部输入控制信号(DI)/CT输入(选件) 注意:CT单独销售 |
0 |
无 |
|||||||||||
1 |
CT输入2点 |
调节输出1或2为Y或P时可选。 |
|||||||||||
2 |
外部控制输入3点 (DI1、DI2、DI3) |
||||||||||||
特记事项 |
0 |
无 |
|||||||||||
9 |
有(请事先协商) |
||||||||||||

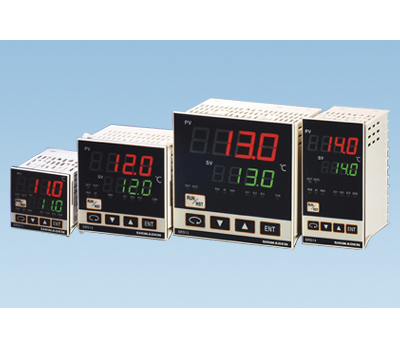

■SRS11A,12A.13A,14A,是日本岛电最新推出的,具有定值调节、程序调节为一体的温控仪表,功能强大,价格低廉,是专为中国设计的。
■SRS11A,12A.13A,14A是SRS11,SRS12,SRS13,SRS14的升级型号,外形和尺寸完全一致。
■ 无超调专家PID算法;3组独立的PID参数;4个独立的设定值;3路事件输出;4路开关量输入;模拟变送。
■ 32步(8步×4条)可编程功能:可设定能够满足绝大部分热处理工艺的最大32步的升/降/保温曲线。
■ 独创MODBUS通讯接口:可实现多台仪表之间实时数字通讯,主表可实时向多台从表发送数据,使多区控温更精确。
■ 此调节器“P”输出配合上海史晖的超大功率SSR,周波过零单元,调功单元。
■ 此调节器“I”(4~20mA)输出可配合 上海史晖电力调整器,调节负载的电压和电流,达到精准控温的效果。
